Червячный редуктор: преимущества, недостатки и сферы применения

Червячный редуктор – это передаточный механизм, который состоит из винта (червяка) и червячного колеса. Он используется для обеспечения плавного запуска и торможения оборудования, уменьшения угловой скорости и увеличения крутящего момента. У нас, ПКФ ПРОМКОМПЛЕКТ, вы сможете купить червячный редуктор в Воронеже по крайне выгодной цене.

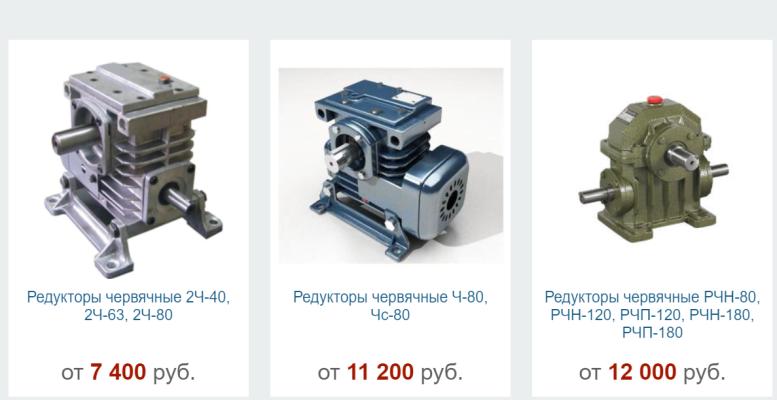

Червячные редукторы в широком ассортименте: 2Ч-40, 2Ч-63, 2Ч-80 по цене от 7400 рублей, РЧН-80, РЧН-120, РЧП-120, РЧН-180, РЧП-180 от 12 тысяч и редукторы Ч-100, Ч-125, Ч-160 от 16 000 рублей.

Купить червячные редукторы в Воронеже в ПРОМКОМПЛЕКТ

Червячные редукторы: конструктивные особенности

Профиль резьбы винта характеризуется формой, напоминающей собой трапецию. Отличаются червячные редукторы между собой передаточным числом, передаваемой мощностью, габаритами и геометрией зацепления. Червяк и колесо имеют взаимно перпендикулярные оси. Червяк бывает стандартным цилиндрическим и глобоидным.

Наиболее распространенными являются одноступенчатые и двухступенчатые редукторы. В первом случае червяк располагается под колесом или над ним, а также может размещаться сбоку горизонтально или вертикально. Выбор схемы осуществляют на основе требований компоновки. Например, если червяк располагается снизу колеса, то такой механизм может обеспечить скорость вращение менее 5 м/с, а если сверху, то больше этого значения. При этом стоит знать, что в случае выбора схемы, где червяк располагается сбоку, будет трудно смазывать подшипники.

Червячные редукторы: преимущества

1. Компактные размеры. Так как валы такого редуктора скрещиваются, совокупность всех механизмов лучше компонуется в едином корпусе. Поэтому червячные передачи занимают меньше места, чем механические.

2. Высокое передаточное число. Оно может достигать 110 или даже больше. Достичь таких параметров цилиндрической передачей можно только в трехступенчатом ее варианте.

3. Тихая работа. Благодаря специальному зацеплению в червячной передаче в процессе работы устройства издается мало шума, поэтому используется этот вариант там, где этот фактор играет важную роль.

4. Наличие самоторможения. Оно проявляется, если передаточное число достигает 35 или больше. Суть его заключается в затормаживании ведомого вала до той степени, что его невозможно провернуть, если нет вращения ведущего вала.

5. Плавность хода. Если сравнивать с цилиндрическими аналогами, червячные передачи характеризуются плавным ходом.

6. Есть модели с насадными выходными валами, то есть с полыми внутри. Благодаря этому можно монтировать редуктор сразу на исполнительный механизм без переходной муфты или промежуточной передачи. Это упрощает конструкцию оборудования и уменьшает его размеры.

Но у этих устройств есть и недостатки:

1. Низкий КПД, если сравнивать с цилиндрическими редукторами. Потеря энергии обуславливается сильным трением и особенностью червячной передачи. Чем выше будет передаточное отношение, тем меньше станет КПД.

2. Сильное нагревание при работе. Оно происходит из первого недостатка – кинетическая энергия превращается в тепло. Поэтому некоторые модели оснащаются системой принудительной циркуляции масла и даже крыльчатками вентилятора. Но сильное нагревание по большей части характерно для особо мощных редукторов, которые передают 4-5 кВт мощности. Из-за сильного нагревания ускоряется износ деталей, а само зацепление может заедать. Это приводит к выходу техники из строя.

3. Эффект самоторможения. Ранее он был указан в качестве преимущества, но в некоторых случаях этот эффект будет считаться недостатком. Например, если необходимо сделать поворот выходного вала без включения привода.

4. Имеется лимит по передаваемой мощности (до 60 кВт). Если нужно обеспечить более высокую мощность, тогда лучше взять редуктор другого типа, например, цилиндрический. Хотя на данный момент и существуют высокомощные червячные механизмы, но они являются глобоидными и применяются достаточно редко. Ведущими мировыми производителями выпускаются червячные редукторы, характеризующиеся передаваемой мощностью обычно до 15 кВт.

5. Наличие люфта выходного вала. Этот недостаток присущ многим видам редукторов, но у червячных передач он наиболее значим.

6. Небольшой рабочий ресурс. Если сравнивать червячный редуктор с цилиндрическим устройством, то в первом случае рабочий ресурс будет составлять не менее 10 тысяч часов, а во втором – от 25 тысяч часов.

7. Не рекомендуется использовать червячную передачу в случаях, если планируются частые запуски и остановки оборудования, так как в этом случае его срок эксплуатации еще больше сократится.

Червячные редукторы: сферы применения

Найти редуктор с червячной передачей можно в таких видах оборудования, как металлообрабатывающие станки, подъемники, транспортеры, насосы, конвейеры и так далее. Но еще чаще можно встретить комбинированный вариант, например, цилиндро-червячный редуктор, который обеспечивает более высокий КПД, а также будет обладать эффектом самоторможения. То есть в нем совмещаются преимущества обоих видов редукторов – цилиндрического и червячного.

Если к червячному редуктору присоединить электрический двигатель и поместить их в единый корпус, то такое устройство будет называться мотор-редуктором.

В ПРОМКОМПЛЕКТ червячные редукторы представлены в широком ассортименте: 2Ч-40, 2Ч-63, 2Ч-80 (здесь), РЧН-80, РЧН-120, РЧП-120, РЧН-180, РЧП-180 (тут), Ч-100, Ч-125, Ч-160 (здесь) и др. Вы всегда можете уточнить наличие интересующей вас модели и ее стоимость у наших менеджеров.
